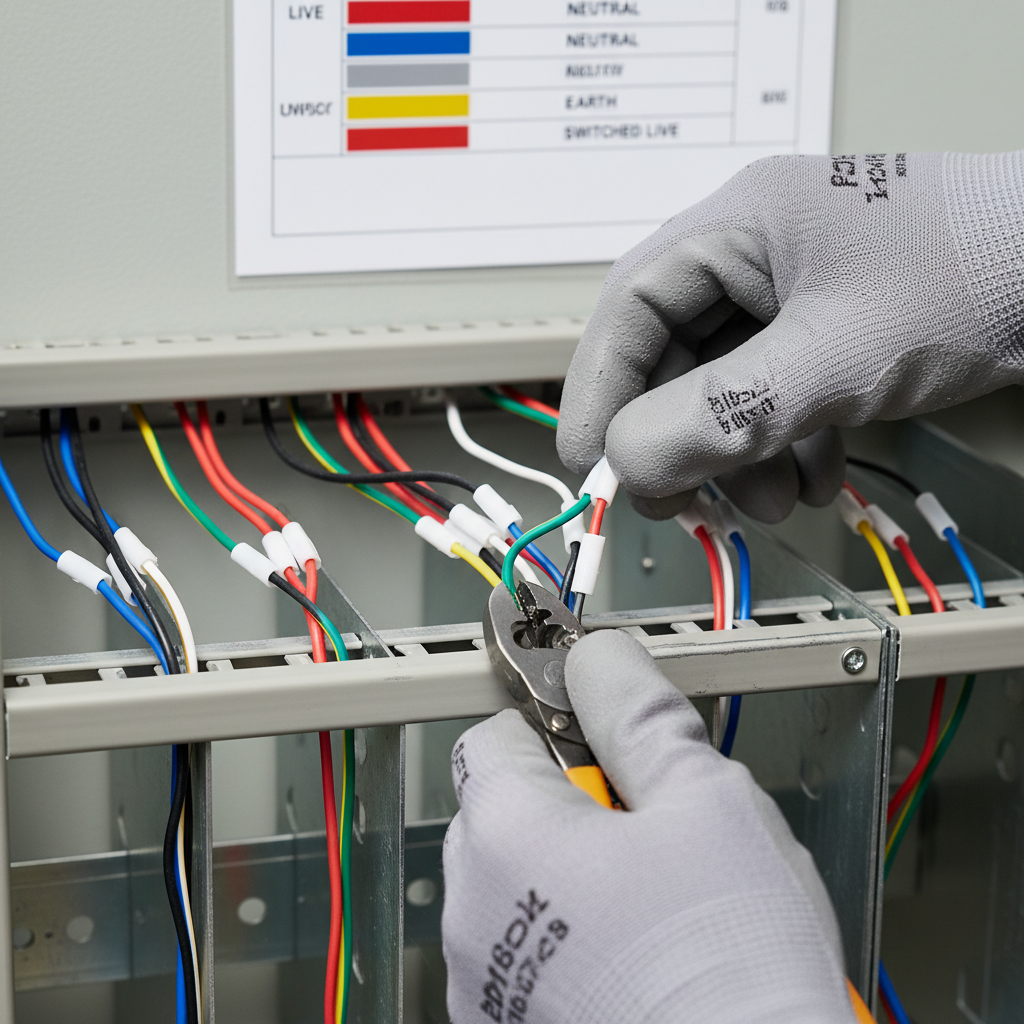

Guia Definitivo da Tabela de Cores de Fios Elétricos: Segurança e Padrões
No universo da eletricidade, a segurança é a palavra de ordem. E, nesse cenário, a tabela de cores de fios elétricos não é apenas um detalhe técnico, mas sim um pilar fundamental para garantir instalações seguras, eficientes e padronizadas. Para o profissional experiente e para quem busca entender a fundo os princípios que regem uma boa instalação, dominar esse conhecimento é indispensável.
Este guia foi elaborado para desmistificar as cores dos fios, explicando os padrões da Norma Brasileira (ABNT NBR 5410) e fornecendo insights práticos para que você possa identificar corretamente cada condutor, minimizando riscos e otimizando seu trabalho. Prepare-se para uma imersão completa que fará você enxergar as instalações elétricas com uma nova perspectiva de clareza e segurança.
Por Que as Cores dos Fios Elétricos São Cruciais?
À primeira vista, a padronização das cores pode parecer uma convenção burocrática. Contudo, ela representa uma linguagem universal que evita acidentes e simplifica a manutenção de sistemas elétricos complexos.
Segurança em Primeiro Lugar
Imagine um cenário onde todos os fios tivessem a mesma cor. O risco de um choque elétrico grave ao tocar em um condutor energizado por engano seria imenso. As cores são identificadores visuais rápidos que permitem diferenciar condutores de fase, neutro e proteção (terra), guiando eletricistas e usuários na interação segura com a rede elétrica. É um protocolo de segurança silencioso, mas extremamente eficaz.
Padronização e Eficiência
A uniformidade das cores, ditada por normas técnicas, garante que um eletricista em São Paulo entenda a fiação da mesma forma que um profissional em Porto Alegre. Isso facilita a leitura de diagramas, a execução de reparos, a localização de falhas e a expansão de instalações, economizando tempo e recursos, e acima de tudo, garantindo a conformidade e a qualidade do serviço.
A Norma Brasileira (ABNT NBR 5410) e as Cores Padrão
No Brasil, a ABNT NBR 5410 é a norma que estabelece as condições mínimas para instalações elétricas de baixa tensão. Ela é a nossa bíblia quando o assunto é segurança e padronização de condutores. Entender suas diretrizes é fundamental.
Vamos detalhar as cores mandatórias:
Condutor Fase (Carga Viva)
São os fios que carregam a corrente elétrica que alimenta os equipamentos. Estão sempre energizados em relação ao neutro ou à terra. A NBR 5410 determina que não há uma cor "única" para fase, mas sim que estas sejam diferentes do azul claro (neutro) e do verde/verde-amarelo (terra). As cores mais comumente utilizadas e recomendadas para condutores fase são:
- Vermelho
- Preto
- Marrom
- Amarelo (em sistemas trifásicos, para uma das fases, mas não confundir com o fio terra antigo)
Em algumas instalações mais antigas ou em sistemas específicos, o branco ou cinza também podem ser encontrados como fase, mas as cores primárias de fase modernas são as mencionadas acima.
Condutor Neutro
Essencial para o fechamento do circuito, o condutor neutro fornece o caminho de retorno para a corrente e serve como referência de potencial zero. Sua cor é inconfundível e obrigatória:
- Azul Claro
É fundamental que nenhum outro condutor seja azul claro. Esta cor é exclusiva do neutro, garantindo sua rápida e segura identificação.
Condutor de Proteção (Terra)
Sem dúvida, um dos mais importantes para a segurança. O fio terra atua como um caminho seguro para desviar correntes de fuga ou descargas elétricas para o solo, protegendo pessoas e equipamentos. Sua cor também é exclusiva:
- Verde
- Verde e Amarelo (Bicor)
Jamais utilize um fio verde ou verde e amarelo para qualquer outra finalidade que não seja o aterramento. Sua função vital para a segurança não permite ambiguidade.
Condutor de Retorno (para interruptores)
Nos circuitos de iluminação, o condutor de retorno leva a fase do interruptor até a lâmpada. A NBR 5410 não especifica uma cor padrão para ele, apenas exige que seja diferente das cores exclusivas de neutro (azul claro) e terra (verde/verde-amarelo).
Geralmente, utiliza-se cores como:
- Amarelo (quando não usado como fase principal)
- Cinza
- Branco (quando não usado como fase principal)
- Laranja
A chave é garantir que sua cor não gere confusão com os condutores de fase principais, neutro ou terra.
Variações e Atenções Especiais
Mesmo com a norma, é preciso estar atento a algumas situações:
Instalações Antigas vs. Novas
Instalações muito antigas podem não seguir os padrões atuais da NBR 5410. Nestes casos, a verificação com um multímetro ou testador de voltagem é mandatório antes de qualquer intervenção. Jamais confie cegamente na cor de um fio em uma instalação desconhecida.
Cores para Circuitos Específicos
Em painéis de comando, automação industrial ou sistemas de baixa tensão (como redes de dados), outras convenções de cores podem ser aplicadas para sinalização ou controle. No entanto, os condutores de força (alimentação principal) sempre devem aderir à NBR 5410 para as cores de fase, neutro e terra.
Erros Comuns e Como Evitá-los
- Inversão de Cores: O erro mais perigoso é confundir fase com neutro ou terra. Isso pode desativar a proteção do aterramento ou manter um equipamento energizado mesmo quando desligado.
- Reutilização Inadequada: Jamais reutilize um fio sem ter certeza de sua função atual. Teste, sempre.
- Falta de Ferramentas: Um multímetro é seu melhor amigo para verificar a presença de tensão e identificar circuitos. Não dispense seu uso.
A Importância da Mão de Obra Qualificada
Embora este guia forneça informações valiosas, manipular instalações elétricas exige conhecimento técnico e experiência prática. Para sua segurança e a de todos que utilizarão a instalação, sempre contrate um eletricista qualificado e devidamente credenciado. Ele não apenas conhece a NBR 5410 a fundo, mas também possui as ferramentas e as práticas de segurança necessárias para um trabalho impecável.
Conclusão
A tabela de cores de fios elétricos é muito mais do que um conjunto de regras; é um sistema de segurança e comunicação que protege vidas e patrimônios. Ao compreender e aplicar os padrões da ABNT NBR 5410, você contribui para um ambiente elétrico mais seguro e eficiente.
Lembre-se: a informação é a primeira camada de proteção. A aplicação correta é a segunda. E a experiência de um profissional qualificado é a garantia final de que seu projeto elétrico estará em conformidade com as melhores práticas de segurança.
