Emendas para Cabo de Rede: Guia Completo e Práticas Recomendadas pelo Especialista
No universo das redes de computadores, a integridade da fiação é um pilar para a performance. Em algum momento, surge a necessidade de estender um cabo, reparar um dano ou adaptar uma instalação. É nesse contexto que as "emendas para cabo de rede" entram em discussão. Contudo, como especialista com anos de experiência em infraestrutura de rede, posso afirmar que emendar um cabo de rede não é uma tarefa trivial e, quando mal executada, pode comprometer seriamente a estabilidade e a velocidade da sua conexão. Este guia completo desmistificará o tema, apresentando as melhores práticas, os riscos envolvidos e as soluções mais adequadas para garantir que sua rede funcione com a máxima eficiência.
Por Que Emendar um Cabo de Rede? Cenários Justificáveis
Embora a regra de ouro seja sempre priorizar um cabo novo e de comprimento adequado, há situações onde uma emenda é a solução mais prática ou inevitável.
- Extensão de Cabo Existente: Para alcançar um novo ponto de rede que está além do comprimento do cabo atual, sem a necessidade de passar um cabo completamente novo por toda a infraestrutura.
- Reparo de Cabo Danificado: Em casos de rupturas acidentais, cortes ou esmagamentos que afetam uma porção específica do cabo, a emenda pode restaurar a funcionalidade sem a troca total.
- Flexibilidade em Instalações Temporárias: Para setups rápidos ou testes onde a permanência da conexão não é crítica, ou onde a estética não é uma preocupação primária.
Os Riscos Ocultos de Emendas Mal Feitas
Uma emenda inadequada pode transformar uma rede de alta performance em um foco de problemas. Os principais riscos incluem:
- Perda de Sinal (Atenuação): Cada conexão introduz uma pequena perda de energia do sinal. Emendas mal feitas aumentam essa perda, especialmente em cabos longos, levando a pacotes perdidos e retransmissões.
- Interferência Eletromagnética (EMI/RFI): A torção precisa dos pares de fios dentro de um cabo de rede é crucial para cancelar a interferência. Uma emenda que desfaz essa torção por uma distância maior que o necessário ou que não isola bem os pares pode transformar o cabo em uma antena, atraindo ruídos.
- Aumento da Latência: A degradação do sinal exige mais processamento e retransmissões, aumentando o tempo que os dados levam para viajar pela rede.
- Pontos de Falha: Uma emenda é um ponto mecânico e elétrico onde a falha é mais provável. Exposição à umidade, poeira ou estresse físico pode levar à corrosão ou desconexão.
- Redução da Largura de Banda: Emendas que não mantêm a integridade da impedância característica do cabo (geralmente 100 ohms) ou que introduzem crosstalk excessivo podem degradar a performance a ponto de um cabo Cat6 operar como Cat5e ou pior.
Soluções Profissionais para Emendas em Cabo de Rede
Quando a emenda é inevitável, a escolha do método e dos componentes é crucial.

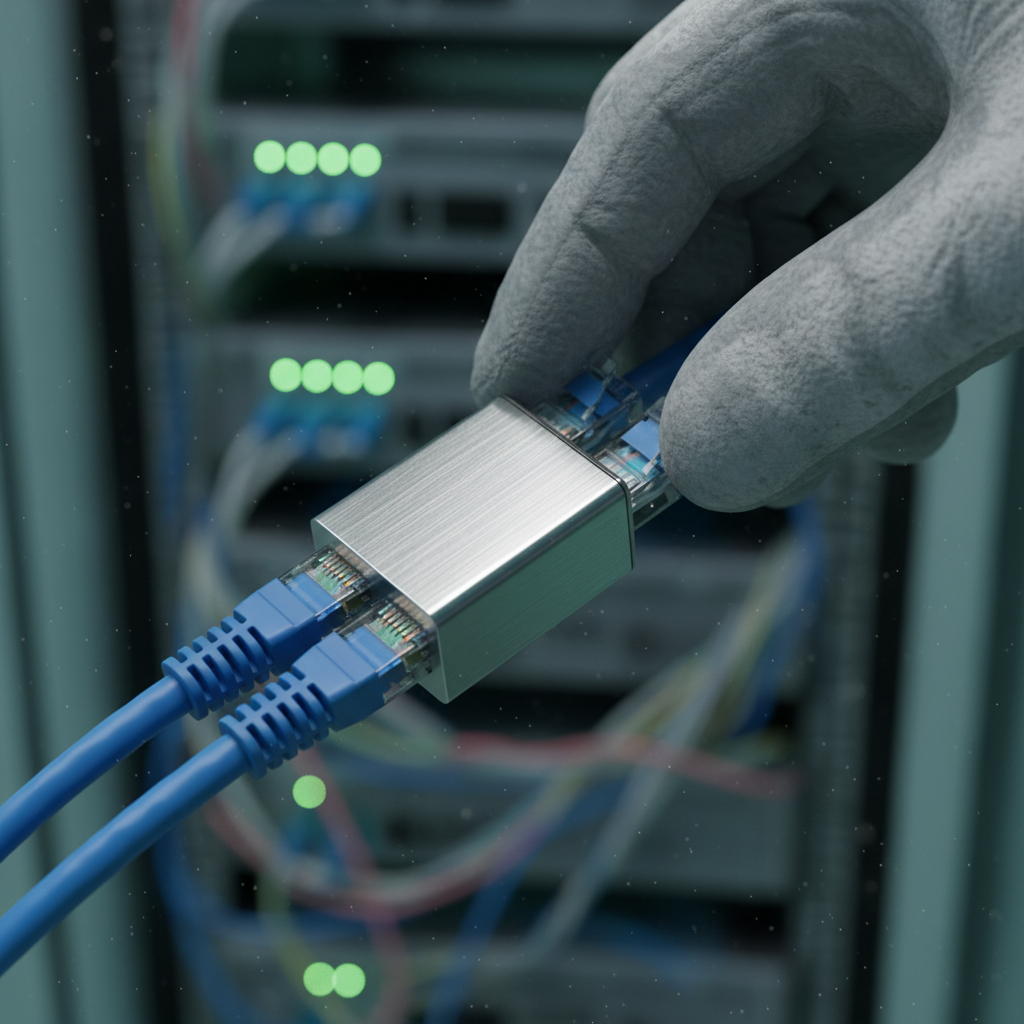

1. Acopladores RJ45 (Fêmea-Fêmea ou Keystone)
Esta é, de longe, a solução mais comum e recomendada para estender cabos de patch pré-fabricados ou para interconectar trechos de cabeamento estruturado.
- Como Funciona: Basicamente, são duas portas RJ45 fêmea conectadas internamente. Você simplesmente conecta os conectores machos RJ45 de cada cabo nas extremidades do acoplador.
- Vantagens: Simples de usar, não requer ferramentas especiais (além da crimpagem inicial dos conectores RJ45, se aplicável), preserva melhor as características elétricas do cabo se for de boa qualidade e da categoria correta (Cat5e, Cat6, Cat6a). Muitos vêm com blindagem para cabos STP.
- Desvantagens: Adiciona um ponto de conexão que, embora minimamente, contribui para a atenuação. Acopladores de má qualidade podem degradar a performance significativamente.
- Recomendação do Especialista: Use sempre acopladores da mesma categoria ou superior ao cabo que está sendo emendado. Prefira marcas reconhecidas e, se o ambiente for industrial ou externo, opte por modelos robustos e com grau de proteção adequado (IP).
2. Conectores de Emenda por Compressão/IDC (Insulation Displacement Connector)
Esses conectores são projetados para fazer uma conexão elétrica sem a necessidade de decapar os fios individualmente, usando uma ferramenta de compressão que empurra o fio isolado para dentro de uma lâmina metálica. São frequentemente vistos em instalações de telefonia ou emendas subterrâneas, como os conectores 3M Scotchlok ou Bargoa.
- Como Funciona: Os fios de ambos os lados são inseridos no conector, e uma ferramenta de compressão ou alicate específico é usada para "fechar" o conector, que perfura o isolamento e estabelece o contato.
- Vantagens: Conexão muito robusta e permanente, ideal para ambientes onde a vibração ou a manipulação é constante. Alguns modelos contêm gel para proteção contra umidade.
- Desvantagens: Requer ferramentas específicas, a instalação é mais complexa e permanente. A manutenção é dificultada. Não é o padrão para redes LAN internas.
- Recomendação do Especialista: Utilizar apenas em situações específicas, como reparos emergenciais em cabos enterrados ou em caixas de passagem seladas, onde a umidade é uma preocupação e a troca de cabo não é viável. A integridade da torção dos pares deve ser mantida ao máximo.
3. Terminação e Reconexão em Patch Panel ou Tomada de Parede
Embora não seja uma "emenda" no sentido tradicional de unir duas pontas de cabo soltas, esta é a solução preferencial e mais profissional quando um cabo precisa ser estendido ou reparado em um ambiente de cabeamento estruturado.
- Como Funciona: Em vez de emendar o cabo diretamente, você termina a ponta do cabo existente em um keystone jack ou em uma porta de patch panel. A extensão é então feita com um cabo patch padrão (RJ45-RJ45) conectando o keystone/patch panel a outro keystone/patch panel ou diretamente ao dispositivo.
- Vantagens: Mantém a integridade do cabeamento estruturado, facilita a manutenção e testes, minimiza a perda de sinal e o crosstalk, e é esteticamente superior. É a metodologia que permite a certificação de um link de rede.
- Desvantagens: Requer mais componentes (keystone, espelho, patch panel), ferramentas de impacto e conhecimento da fiação T568A/B.
- Recomendação do Especialista: Sempre que possível, opte por esta abordagem. Ela é a única que garante a manutenção dos padrões de performance e a possibilidade de certificação da rede.
4. Solda (e Tubo Termoencolhível)
A solda de fios é uma técnica comum em eletrônica, mas pouco recomendada para cabos de rede de dados.
- Como Funciona: Os fios dos pares são decapadados, torcidos e soldados, e em seguida isolados individualmente com tubo termoencolhível.
- Vantagens: Cria uma conexão elétrica muito forte e de baixa resistência.
- Desvantagens: Praticamente impossível manter a impedância característica dos 100 ohms e a torção original dos pares nas áreas de solda, resultando em reflexões de sinal e crosstalk severo. É demorado e exige habilidade. A área da emenda fica volumosa.
- Recomendação do Especialista: EVITE esta técnica para cabos de dados de rede. Os problemas de integridade de sinal superam qualquer benefício de robustez mecânica. É aceitável apenas em aplicações de baixa velocidade ou não-críticas onde a perda de dados é tolerável (ex: alimentação PoE de baixo consumo, mas mesmo assim, com ressalvas).
Boas Práticas e Considerações Essenciais
Independentemente do método escolhido, algumas práticas são universais para minimizar problemas:
- Priorize um Cabo Único: Sempre que a logística e o custo permitirem, a melhor "emenda" é um cabo novo e ininterrupto, de ponta a ponta.
- Mantenha a Categoria: Utilize componentes de emenda que correspondam ou superem a categoria do cabo (ex: Cat6 para Cat6). Não misture categorias mais baixas com mais altas, pois a rede funcionará na velocidade do elo mais fraco.
- Qualidade dos Componentes: Invista em acopladores e conectores de marcas renomadas. Componentes genéricos ou de baixa qualidade são a principal causa de problemas em emendas.
- Ferramentas Adequadas: Para crimpagem, terminação IDC ou solda, utilize as ferramentas corretas e em bom estado. Um bom testador de cabos (pelo menos um wire mapper) é essencial para verificar a continuidade e a ordem dos pares. Para certificação, um certificador de rede é indispensável.
- Mantenha a Torção dos Pares: A regra é manter a torção dos pares o mais próximo possível do ponto de contato/conexão. Nunca desfaça mais de 1/2 polegada (cerca de 1,25 cm) de torção ao preparar os fios.
- Proteção Física: Para emendas, especialmente em ambientes agressivos (externos, úmidos, com poeira), utilize caixas de proteção, luvas de emenda seladas ou fita isolante de autofusão para proteger contra intempéries e danos mecânicos.
- Documentação e Testes: Sempre documente onde as emendas foram feitas e realize testes de conectividade e performance após a instalação.
Conclusão
Emendas em cabos de rede são uma realidade na gestão de infraestruturas. No entanto, a execução deve ser planejada e meticulosa. Como demonstrei, a escolha do método adequado, a qualidade dos materiais e a aplicação das melhores práticas são determinantes para a integridade e a performance da sua rede. Evite soluções improvisadas e priorize sempre a robustez e a conformidade com os padrões. Lembre-se: uma emenda bem feita é quase invisível para o desempenho da rede; uma emenda mal feita é um problema crônico à espreita.
