Guia Completo das Cores dos Cabos de Rede: Padrões, Conexões e Boas Práticas

Xavier

10 Nov 2025 — 8 min read

Você já se pegou olhando para um cabo de rede e se perguntando o que significam todas aquelas cores? Ou talvez tenha tentado crimpar um cabo e se deparado com a necessidade de seguir uma ordem específica? Como especialista didático e com anos de experiência em infraestrutura de redes, posso afirmar que a aparente complexidade das cores dos cabos de rede é, na verdade, a chave para uma conexão estável e eficiente. Não se trata apenas de estética; cada fio colorido tem uma função vital e segue padrões rigorosos que garantem a comunicação perfeita entre seus dispositivos.

Neste guia completo, vamos mergulhar fundo no universo das cores dos cabos de rede. Meu objetivo é desmistificar o tema, fornecendo-lhe o conhecimento prático e teórico necessário para entender, aplicar e até mesmo solucionar problemas relacionados a cabos Ethernet. Prepare-se para uma experiência enriquecedora que fará você ver seus cabos de rede com outros olhos!

A Base de Tudo: Por Que as Cores São Cruciais?

Dentro de um cabo de rede, encontramos geralmente quatro pares de fios trançados, totalizando oito fios individuais. Cada par é projetado para minimizar a interferência eletromagnética (EMI) e o crosstalk, garantindo a integridade do sinal. As cores servem para identificar cada fio e, mais importante, para indicar qual par de fios é usado para transmitir dados e qual é usado para receber.

A padronização, estabelecida pelas normas EIA/TIA-568 (Telecommunications Industry Association / Electronic Industries Alliance), é o que permite que equipamentos de diferentes fabricantes se comuniquem perfeitamente. Sem esses padrões, teríamos um caos na conectividade, com cada fabricante usando sua própria convenção. Entender e seguir esses padrões é o primeiro passo para garantir uma rede robusta e funcional.

Os Padrões da Indústria: T568A e T568B

Existem dois padrões principais de fiação para cabos de rede Ethernet, ambos definidos pela norma TIA/EIA-568. Embora sejam diferentes na ordem das cores, ambos são válidos e funcionalmente equivalentes, desde que a consistência seja mantida em uma dada instalação. A escolha entre um e outro geralmente se baseia em preferências regionais ou requisitos legados.

Padrão T568A: A Ordem das Cores

O padrão T568A é amplamente utilizado em algumas instalações governamentais e foi o padrão preferido para instalações mais antigas nos Estados Unidos. Sua sequência de cores (da esquerda para a direita, com o clipe do conector RJ45 para baixo) é a seguinte:

Verde/Branco
Verde
Laranja/Branco
Azul
Azul/Branco
Laranja
Marrom/Branco
Marrom

Padrão T568B: O Padrão Mais Comum

O T568B é o padrão mais amplamente adotado em instalações comerciais e residenciais em todo o mundo, incluindo o Brasil. Se você está crimpando um cabo e não tem uma exigência específica, este é o padrão que você provavelmente usará. A sequência de cores é a seguinte:

Laranja/Branco
Laranja
Verde/Branco
Azul
Azul/Branco
Verde
Marrom/Branco
Marrom

Tipos de Cabos e Suas Aplicações

A forma como os padrões T568A e T568B são aplicados nas duas extremidades de um cabo de rede define seu tipo e, consequentemente, sua aplicação.

Cabo Direto (Straight-Through): O Padrão para a Maioria das Conexões

Este é o tipo de cabo mais comum. Ambas as extremidades são crimpadas com o mesmo padrão, ou seja, T568A em ambas as pontas ou T568B em ambas as pontas. A regra de ouro é: dispositivos diferentes, cabo direto.

Ponta 1: T568A
Ponta 2: T568A

Ponta 1: T568B
Ponta 2: T568B

Exemplos de uso: PC a switch/hub, roteador a switch/hub, PC a modem.

Cabo Crossover (Cruzado): Conectando Dispositivos Iguais

O cabo crossover possui uma extremidade crimpada no padrão T568A e a outra no padrão T568B. Ele cruza os pares de transmissão e recepção, permitindo que dispositivos iguais se comuniquem diretamente sem a necessidade de um dispositivo intermediário como um switch. A regra é: dispositivos iguais, cabo crossover.

Ponta 1: T568A
Ponta 2: T568B

Exemplos de uso: PC a PC, switch a switch (em modelos mais antigos que não possuem Auto MDI-X), roteador a roteador.

A Prática Leva à Perfeição: Crimpar Cabos

Crimpar um cabo de rede pode parecer intimidante no início, mas com as ferramentas certas e atenção aos detalhes, é um processo simples e gratificante. Vamos aos passos essenciais:

Ferramentas Necessárias

Alicate de Crimpagem (Crimper): Essencial para fixar o conector RJ45 ao cabo.
Testador de Cabos (Cable Tester): Imprescindível para verificar a continuidade e a ordem correta dos fios.
Decapador de Fios (Wire Stripper): Para remover a capa externa do cabo sem danificar os fios internos.
Conectores RJ45: Adquira conectores de boa qualidade para evitar problemas de conexão.
Cabo de Rede (Bulk Cable): Categoria 5e, 6 ou superior, conforme sua necessidade.

O Processo Passo a Passo (Geral)

Decape o Cabo: Utilize o decapador para remover cerca de 2-3 cm da capa externa do cabo. Cuidado para não cortar os fios internos.
Separe e Alinhe os Fios: Desentrelace os pares e estique os oito fios individualmente. Arrume-os na sequência exata do padrão T568A ou T568B que você escolheu. Mantenha-os o mais retos e próximos possível.
Corte e Nivele: Com um alicate de corte (muitos crimpers já vêm com essa função), corte as pontas dos fios para que fiquem perfeitamente niveladas e com cerca de 1,2 cm de comprimento, após a capa do cabo.

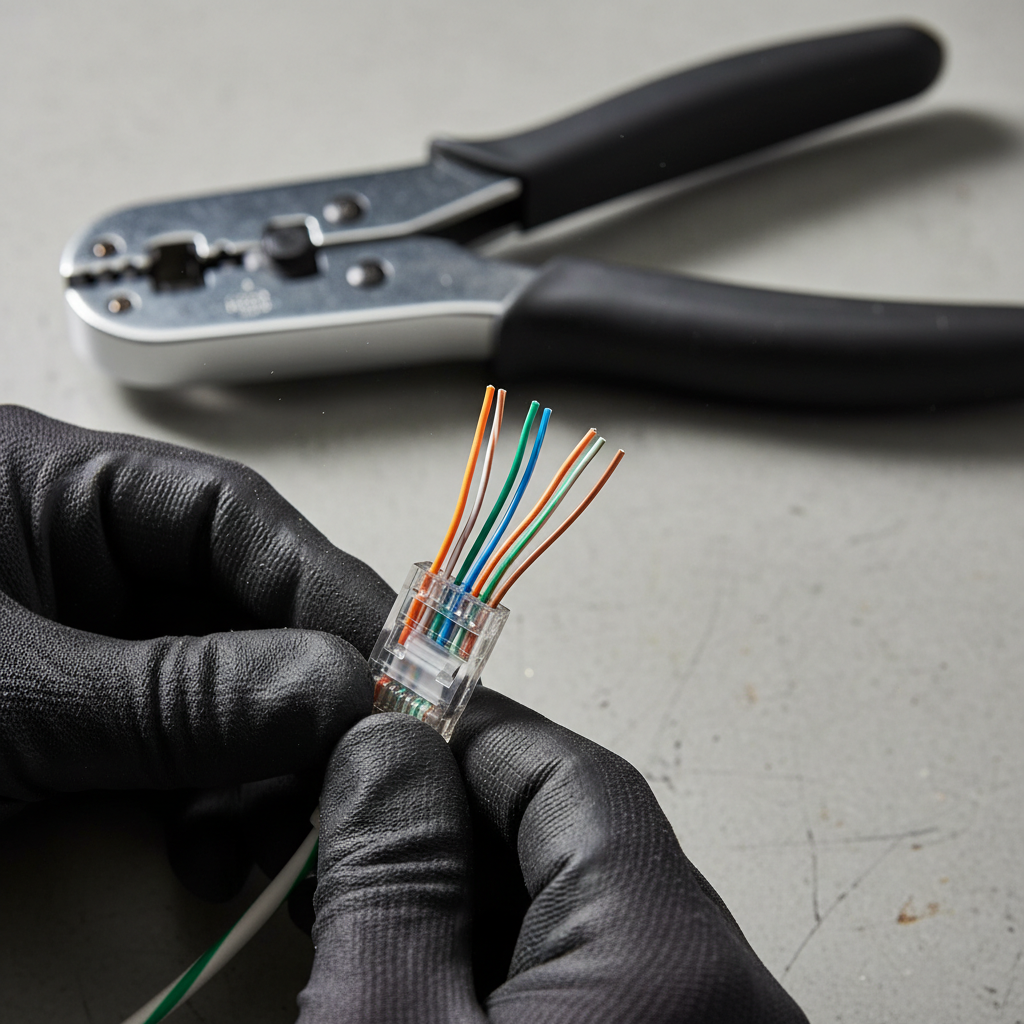

Insira no Conector RJ45: Com o clipe do conector RJ45 voltado para baixo, insira cuidadosamente os fios no conector, garantindo que cada fio entre em seu respectivo canal e vá até o final, tocando os pinos metálicos. A capa do cabo deve entrar um pouco no conector para o alívio de tensão.
Crimpe: Insira o conector RJ45 com os fios alinhados na abertura correta do alicate de crimpagem. Pressione firmemente o alicate até ouvir um clique, garantindo que todos os pinos metálicos perfurem os fios.
Teste o Cabo: SEMPRE utilize um testador de cabos para verificar a continuidade e se a ordem dos fios está correta em ambas as extremidades. Este é um passo crucial para evitar dores de cabeça futuras.

Erros Comuns e Dicas de um Especialista

Com minha experiência, observei alguns erros recorrentes que podem ser facilmente evitados:

Inconsistência de Padrões: Usar T568A em uma ponta e T568B na outra quando um cabo direto é necessário (ou vice-versa para um crossover). Verifique duas vezes o tipo de cabo que você precisa.
Fios Não Totalmente Inseridos: Se os fios não alcançarem os pinos metálicos no final do conector, a conexão não será estabelecida.
Capa do Cabo Solta: A capa externa do cabo deve ser presa pelo conector para fornecer alívio de tensão. Se ela estiver para fora, o cabo pode se danificar facilmente.
Pares Destrançados em Excesso: Mantenha os pares trançados o máximo possível, até a inserção no conector, para preservar as propriedades de proteção contra interferências.
Não Testar: O maior erro! Um testador de cabos é seu melhor amigo. Ele detectará problemas que você não conseguiria ver a olho nu.

Dica de Ouro: Marque seus cabos com etiquetas! Saber se um cabo é direto ou crossover, e para qual finalidade ele foi crimpado, economiza um tempo precioso em futuras manutenções.

A Evolução: Auto MDI-X e PoE

A tecnologia de redes não para de evoluir, e com ela, algumas complexidades se tornam mais fáceis de gerenciar.

Auto MDI-X: Fim da Preocupação com Crossover?

A maioria dos equipamentos de rede modernos, como switches e placas de rede de computadores, incorpora a função Auto MDI-X (Automatic Medium-Dependent Interface Crossover). Essa tecnologia permite que o dispositivo detecte automaticamente o tipo de cabo conectado (direto ou crossover) e ajuste sua interface para funcionar corretamente. Embora isso minimize a necessidade de se preocupar com cabos crossover específicos, ainda é fundamental entender os conceitos para solucionar problemas em redes mais antigas ou em cenários específicos.

Power over Ethernet (PoE): Alimentando Dispositivos via Cabo de Rede

O PoE é uma tecnologia que permite que o mesmo cabo de rede que transmite dados também forneça energia elétrica para dispositivos como telefones IP, câmeras de segurança e pontos de acesso Wi-Fi. Isso simplifica a instalação e reduz a necessidade de tomadas elétricas adicionais. O PoE utiliza os mesmos pares de fios que transmitem dados (pares 1/2 e 3/6) ou os pares não utilizados (4/5 e 7/8, em 10/100 Mbps Ethernet). A integridade da fiação e a aderência aos padrões de cores são ainda mais críticas em instalações PoE para garantir tanto a transmissão de dados quanto o fornecimento de energia de forma segura e eficiente.

Conclusão: O Conhecimento é a Sua Melhor Ferramenta

Chegamos ao fim da nossa jornada pelas cores dos cabos de rede! Espero que você, agora, tenha uma compreensão sólida sobre os padrões T568A e T568B, os diferentes tipos de cabos e o processo de crimpagem. Mais do que memorizar sequências, o importante é entender o porquê por trás de cada cor e cada par trançado: garantir a máxima performance e confiabilidade da sua rede.

Lembre-se: em um mundo cada vez mais conectado, o conhecimento sobre a infraestrutura de rede, por mais básica que pareça, é um diferencial imenso. Continue aplicando o que aprendeu, pratique a crimpagem e faça do testador de cabos seu companheiro inseparável. Uma rede bem-feita começa com um cabo bem-feito. Sua expertise agora é a base para conexões mais rápidas, seguras e estáveis.
