Cabo de Rede Sequência: Guia Completo para Conectividade Perfeita

Xavier

26 Nov 2025 — 8 min read

Se você já se aventurou no mundo da conectividade de redes, sabe que um cabo Ethernet é muito mais do que apenas fios coloridos. A forma como esses fios são arranjados dentro do conector RJ45 é fundamental para o desempenho, a estabilidade e até mesmo a existência da sua conexão de rede. Como especialista com anos de experiência em infraestrutura de redes, estou aqui para desmistificar a "sequência do cabo de rede", um conceito técnico que, uma vez dominado, permite criar suas próprias conexões robustas e confiáveis. Prepare-se para um mergulho aprofundado nos padrões T568A e T568B, entender as diferenças entre cabos diretos e crossover, e dominar a arte da crimpagem. Ao final deste guia, você terá todo o conhecimento necessário para garantir que cada bit de dados flua perfeitamente pela sua rede.

Por Que a Sequência dos Cabos de Rede é Crucial?

A importância da sequência vai além da mera organização. Os cabos Ethernet são compostos por pares de fios trançados. Esse trançamento é uma técnica engenhosa para reduzir interferências eletromagnéticas (EMI) externas e, crucialmente, o "crosstalk" (diafonia) – a interferência entre os próprios pares de fios dentro do cabo.

Quando os fios são conectados em uma sequência específica, eles mantêm o equilíbrio elétrico necessário para transmitir sinais de alta frequência sem degradação. Uma sequência incorreta pode levar a:

Perda de Pacotes: Dados corrompidos ou não entregues.
Conexão Instável: Quedas frequentes ou lentidão inexplicável.
Velocidade Reduzida: A rede opera em um modo de menor desempenho, como 10/100 Mbps, mesmo que o hardware suporte Gigabit Ethernet.
Falta de Conexão: Nos piores casos, o dispositivo simplesmente não reconhece o cabo ou a rede.

Os padrões T568A e T568B foram desenvolvidos para garantir que essa integridade do sinal seja mantida, padronizando a forma como os pares são utilizados para transmissão e recepção de dados.

Entendendo os Padrões de Sequência: T568A vs. T568B

Existem dois padrões principais estabelecidos pela Associação da Indústria de Telecomunicações (TIA) e a Associação da Indústria Eletrônica (EIA): T568A e T568B. Ambos definem a ordem das cores dos oito fios dentro de um conector RJ45.

O Padrão T568A

Este padrão é menos comum em instalações residenciais e comerciais modernas na maioria dos países, mas ainda é usado em alguns contextos governamentais e em sistemas de cabeamento existentes para manutenção da compatibilidade. A sequência de cores da esquerda para a direita (com a trava do conector para baixo) é:

Branco/Verde
Verde
Branco/Laranja
Azul
Branco/Azul
Laranja
Branco/Marrom
Marrom

O Padrão T568B

O T568B é o padrão mais amplamente adotado e recomendado para novas instalações na América do Norte e em grande parte do mundo, incluindo o Brasil. Se você está crimpando um cabo para uso geral, provavelmente usará este padrão. A sequência de cores da esquerda para a direita (com a trava do conector para baixo) é:

Branco/Laranja
Laranja
Branco/Verde
Azul
Branco/Azul
Verde
Branco/Marrom
Marrom

A Diferença Chave

A principal diferença entre os dois padrões é a inversão dos pares laranja e verde. Enquanto o T568A usa o par verde para os pinos 1 e 2, e o laranja para 3 e 6, o T568B inverte essa configuração. É crucial que, para cabos diretos, ambas as extremidades do cabo sigam o mesmo padrão (ambas T568A ou ambas T568B). Para cabos crossover, usa-se um padrão em cada ponta.

Tipos de Cabos Confeccionados: Direto e Crossover

A escolha do padrão nas extremidades define o tipo e o propósito do cabo.

Cabo Direto (Straight-Through)

Este é o tipo de cabo mais comum. Ele conecta dispositivos de tipos diferentes, como um computador a um switch/hub/router. Ambas as extremidades do cabo são crimpadas com o mesmo padrão de cores (T568A em ambas as pontas, ou T568B em ambas as pontas). A função de cada pino é a mesma em ambos os lados, ou seja, o pino 1 de uma ponta se conecta ao pino 1 da outra, e assim por diante.

Cabo Crossover (Cruzado)

Utilizado para conectar dispositivos do mesmo tipo diretamente, sem a necessidade de um switch intermediário. Exemplos incluem:

Computador a computador.
Switch a switch (portas normais).
Router a router.

Para criar um cabo crossover, uma extremidade deve ser crimpada no padrão T568A e a outra no padrão T568B. Isso faz com que os pares de transmissão de um lado se conectem aos pares de recepção do outro, e vice-versa.

Insight do Especialista: A necessidade de cabos crossover diminuiu drasticamente com a popularização da tecnologia "Auto MDI/MDIX" na maioria dos dispositivos de rede modernos, que detectam automaticamente o tipo de conexão e ajustam a polaridade dos sinais. No entanto, é um conhecimento valioso para redes legadas ou situações específicas.

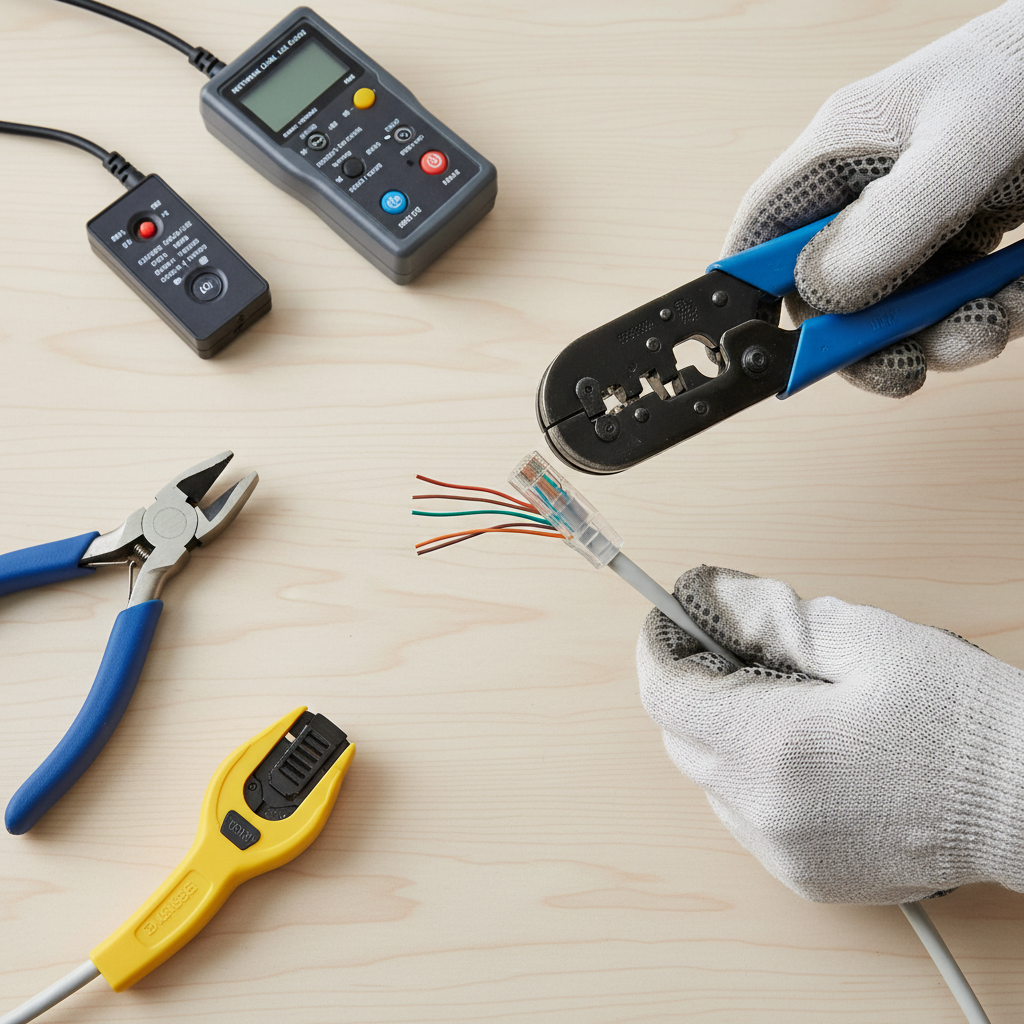

Ferramentas Essenciais para Confeccionar Cabos de Rede

Para um trabalho de qualidade, você precisará das seguintes ferramentas:

Alicate de Crimpagem (Crimping Tool): Essencial para fixar o conector RJ45 ao cabo, garantindo que os pinos de metal penetrem nos fios.
Decapador de Cabos (Cable Stripper): Usado para remover a capa externa do cabo sem danificar os pares trançados internos.
Testador de Cabos (Cable Tester): Indispensável para verificar a continuidade de cada fio e a correta sequência. Sem ele, você não tem certeza se o cabo funcionará perfeitamente.
Conectores RJ45: Os plugues onde os fios são inseridos. Certifique-se de usar conectores de qualidade, adequados para o seu tipo de cabo (Cat5e, Cat6, blindado, etc.).
Tesoura ou Alicate de Corte: Para cortar o excesso de fios e deixar as pontas uniformes.

Guia Passo a Passo para Crimpagem Perfeita

Com as ferramentas em mãos e o padrão escolhido (geralmente T568B), siga estes passos para crimpar seu cabo de rede:

1. Preparação do Cabo

Corte e Decapagem: Com o decapador de cabos, remova cerca de 2 a 3 centímetros da capa externa do cabo Ethernet. Tenha cuidado para não cortar a isolação dos fios internos.
Destorcer os Pares: Com cuidado, destorça os quatro pares de fios.
Endireitar os Fios: Alinhe os oito fios para que fiquem o mais reto possível.

2. Ordenação das Cores

Escolha o Padrão: Decida se usará T568A ou T568B. Para este exemplo, vamos assumir o T568B.
Organize: Posicione os fios na sequência correta (Branco/Laranja, Laranja, Branco/Verde, Azul, Branco/Azul, Verde, Branco/Marrom, Marrom) lado a lado, mantendo-os o mais retos e paralelos possível.

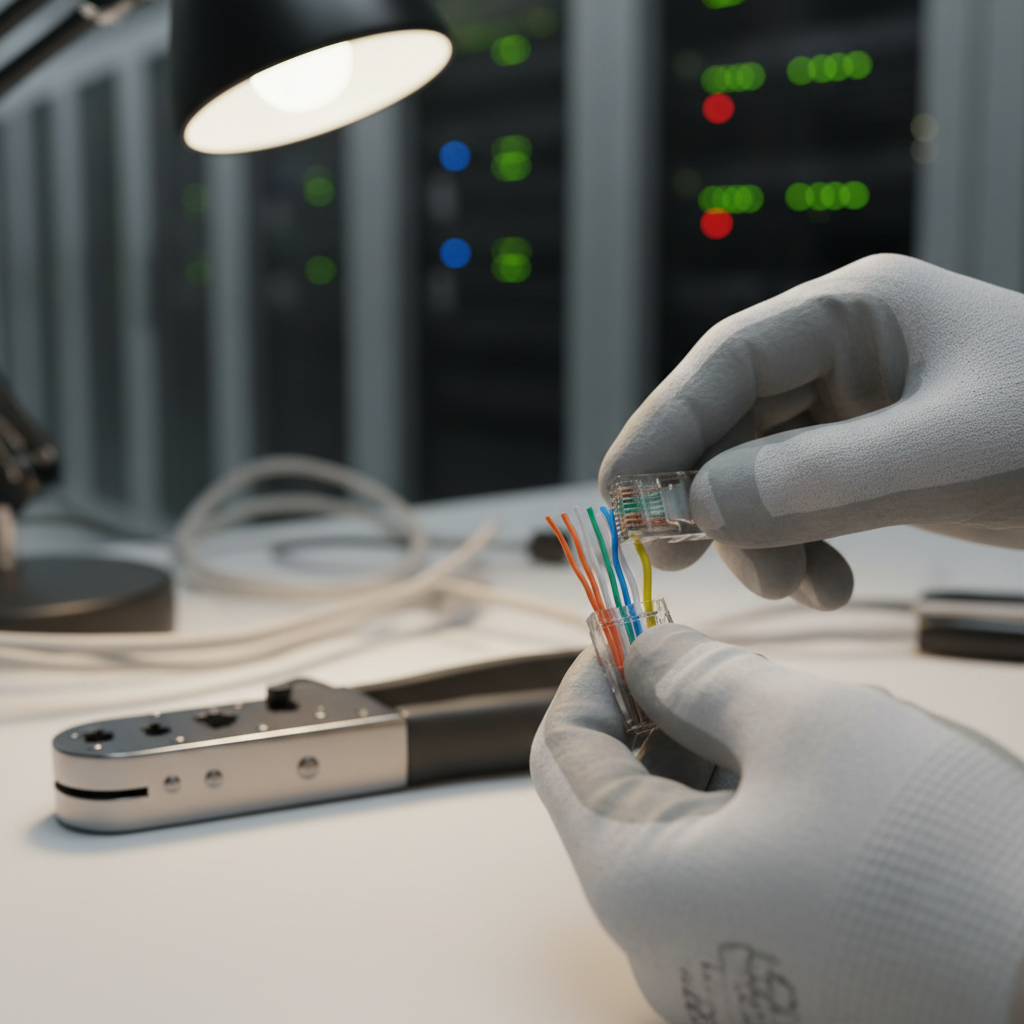

3. Inserção no Conector RJ45

Corte Uniforme: Com o alicate de corte, corte as pontas dos fios de forma que fiquem todos com o mesmo comprimento, a aproximadamente 1.2 a 1.5 cm da base da capa externa. É crucial que a capa externa esteja levemente dentro do conector para que o alívio de tensão do conector possa prendê-la.
Insira os Fios: Com a trava do conector RJ45 virada para baixo, insira cuidadosamente os fios, já organizados, nos slots correspondentes. Empurre firmemente até que cada fio atinja a extremidade do conector. Inspecione visualmente para garantir que todos os fios estão totalmente inseridos e na sequência correta.

4. Crimpagem

Posicione o Conector: Insira o conector RJ45 (com os fios inseridos) na abertura apropriada do alicate de crimpagem.
Crime: Pressione o alicate com força e firmeza até ouvir um "clique" e sentir que o conector está bem fixado. Isso fará com que os pinos de metal perfurem a isolação de cada fio, estabelecendo contato elétrico.

5. Teste

Use o Testador: Conecte as duas extremidades do cabo recém-crimado a um testador de cabos.
Verifique: O testador indicará se há continuidade em todos os pinos e se a sequência está correta. Luzes acesas em ordem sequencial em ambas as unidades do testador indicam um cabo perfeito. Se houver falhas ou sequências incorretas, será necessário refazer o conector.

Boas Práticas e Dicas de um Especialista

Qualidade dos Componentes: Não economize em cabos e conectores. Cabos de categoria superior (Cat6, Cat6a) e conectores de boa qualidade fazem uma diferença notável na performance e durabilidade.
Raio de Curvatura: Evite dobrar o cabo em ângulos muito agudos. Isso pode danificar os pares trançados internos e comprometer o desempenho.
Identificação: Sempre identifique suas extremidades de cabo com etiquetas claras. Isso economiza muito tempo em futuras manutenções e diagnósticos.
Organização: Use abraçadeiras e organizadores de cabos para manter a instalação limpa e evitar emaranhados, que podem dificultar a ventilação e a manutenção.
Considerar o Futuro: Se estiver instalando uma nova rede, considere usar cabos de categoria mais alta do que o mínimo exigido (ex: Cat6 ou Cat6a em vez de Cat5e) para garantir que sua infraestrutura possa suportar velocidades de rede futuras.

Conclusão

Dominar a sequência dos cabos de rede e a arte da crimpagem é uma habilidade valiosa para qualquer entusiasta de tecnologia, profissional de TI ou mesmo para quem deseja garantir uma conexão doméstica otimizada. Ao seguir os padrões T568A e T568B, compreender a diferença entre cabos diretos e crossover, e aplicar as boas práticas de crimpagem, você não apenas economizará tempo e dinheiro, mas também construirá uma rede mais confiável e eficiente. Lembre-se: uma boa conexão começa com um cabo bem feito. Agora você tem o conhecimento para fazer isso acontecer.
