Desvendando as Cores do RJ45: Padrões T568A e T568B para Conexões Perfeitas

Desvendando as Cores do RJ45: Padrões T568A e T568B para Conexões Perfeitas

Se você já se aventurou na montagem ou manutenção de uma rede, provavelmente já se deparou com um cabo Ethernet e seu conector RJ45. O que muitos não sabem é que, por trás da aparente simplicidade, existe um arranjo de fios coloridos – os “cores” – que segue padrões rigorosos e é fundamental para o funcionamento da sua conexão. Compreender a sequência dessas cores não é apenas um detalhe técnico; é a garantia de uma rede eficiente e sem falhas.

Neste artigo, vamos desvendar o universo das cores do RJ45, explorando os padrões T568A e T568B, a diferença crucial entre cabos diretos e crossovers, e por que a precisão na fiação é tão importante.

A Essência do RJ45: Mais Que um Conector

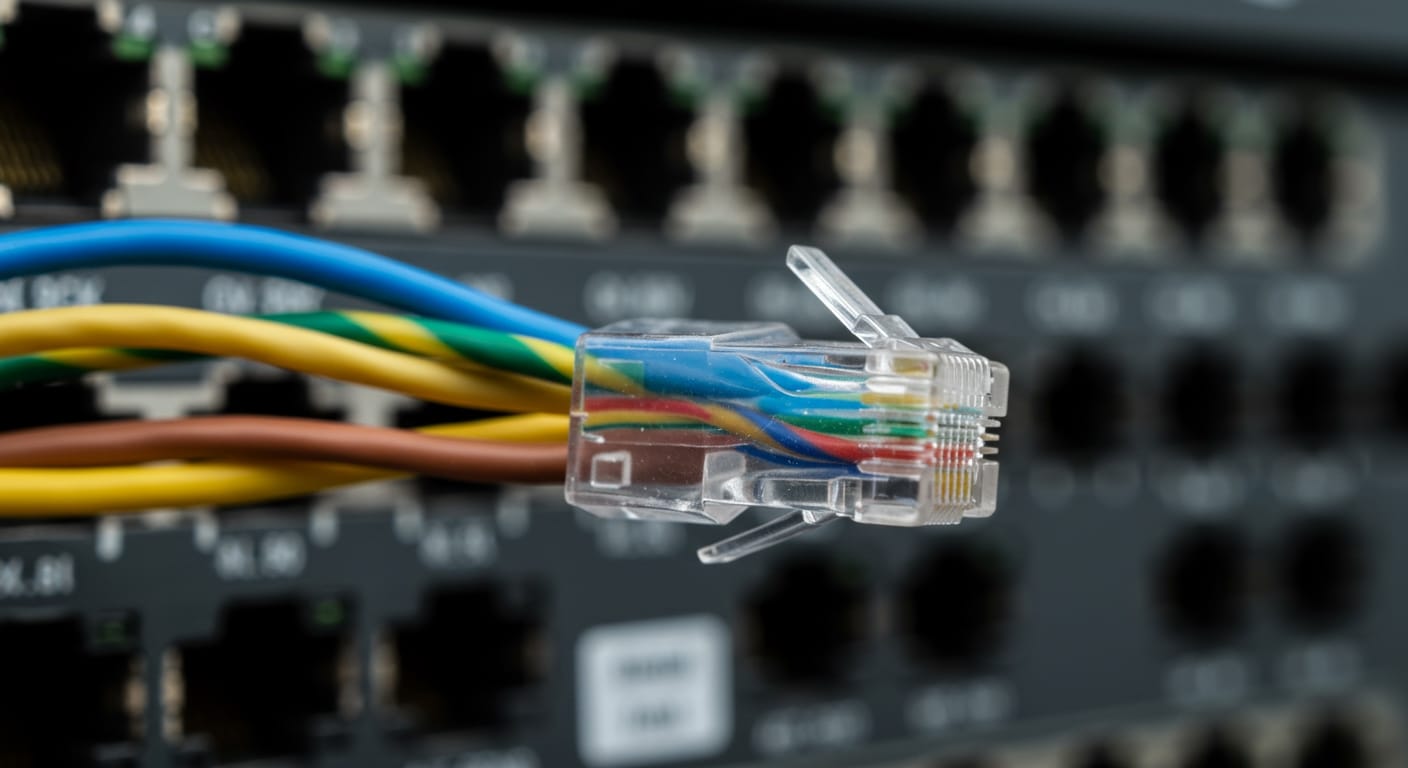

O conector RJ45, cujo nome significa “Registered Jack 45”, é o padrão da indústria para cabos Ethernet. Apesar do nome, o que popularmente chamamos de RJ45 é tecnicamente um conector modular 8P8C (8 Posições, 8 Contatos). Isso significa que ele possui oito posições para os fios e oito contatos metálicos que fazem a interface com o dispositivo de rede.

Dentro de um cabo Ethernet, há quatro pares de fios trançados, totalizando oito fios individuais, cada um com uma cor específica (ou uma cor sólida e uma versão listrada, como branco/laranja). A forma como esses oito fios são arranjados dentro do conector RJ45 é o que determina o padrão de fiação.

Os Padrões de Fiação: T568A e T568B

Existem dois padrões de fiação amplamente reconhecidos pela Telecommunications Industry Association (TIA) e Electronic Industries Alliance (EIA) para cabos Ethernet: T568A e T568B.

A principal diferença entre eles reside na troca das posições dos pares de fios verde e laranja. Em termos de desempenho, não há diferença entre T568A e T568B; ambos suportam as mesmas capacidades de transmissão e velocidades de rede. A escolha entre um e outro é puramente uma questão de organização e compatibilidade.

Padrão T568A

O T568A é o padrão preferencial nos Estados Unidos para instalações federais e oferece melhor compatibilidade retroativa com sistemas telefônicos mais antigos (USOC).

  • Branco com Verde (W/V)
  • Verde (V)
  • Branco com Laranja (W/L)
  • Azul (AZ)
  • Branco com Azul (W/AZ)
  • Laranja (L)
  • Branco com Marrom (W/M)
  • Marrom (M)

Padrão T568B

O T568B é o padrão mais comum em instalações comerciais e de rede em geral.

  • Branco com Laranja (W/L)
  • Laranja (L)
  • Branco com Verde (W/V)
  • Azul (AZ)
  • Branco com Azul (W/AZ)
  • Verde (V)
  • Branco com Marrom (W/M)
  • Marrom (M)

Cabo Direto (Straight-Through) vs. Cabo Crossover

A forma como os padrões T568A e T568B são aplicados nas duas pontas de um cabo é o que define se ele é um cabo direto ou um cabo crossover, e, consequentemente, para que tipo de conexão ele serve.

Cabo Direto (Straight-Through)

Em um cabo direto, ambas as pontas são crimpadas com o mesmo padrão de fiação, ou seja, T568A em ambas as extremidades ou T568B em ambas as extremidades.

Este tipo de cabo é utilizado para conectar dispositivos de tipos diferentes, onde a transmissão (TX) de um dispositivo precisa se conectar à recepção (RX) do outro, e vice-versa.

Exemplos de uso:

  • Computador a um switch ou hub.
  • Roteador a um switch ou hub.
  • Modem a um roteador.

Cabo Crossover (Crossover Cable)

Um cabo crossover tem uma ponta crimpada no padrão T568A e a outra no padrão T568B. Essa configuração "cruza" os pares de transmissão e recepção.

É usado para conectar dispositivos do mesmo tipo diretamente, sem a necessidade de um dispositivo intermediário como um switch.

Exemplos de uso:

  • Dois computadores diretamente.
  • Dois switches diretamente.
  • Dois roteadores diretamente.

É importante notar que muitos dispositivos de rede modernos possuem a funcionalidade Auto-MDIX, que detecta automaticamente a configuração do cabo e ajusta a transmissão/recepção, tornando o uso de cabos crossover menos essencial em grande parte das situações atuais.

A Importância da Consistência e Aplicação Correta

Independentemente do padrão escolhido (T568A ou T568B), a regra de ouro é a consistência. Se você iniciar uma instalação com o T568B, mantenha esse padrão em toda a sua rede para cabos diretos. Misturar os padrões sem intenção (ou seja, fazer um crossover quando um direto era necessário) resultará em uma comunicação ineficiente ou inexistente.

Além disso, a crimpagem correta dos fios nos pinos do conector RJ45 é vital. Os pinos 1, 2, 3 e 6 são tradicionalmente usados para transmissão e recepção de dados em redes de 10/100 Mbps. Em Gigabit Ethernet (1000Base-T), todos os oito fios são usados para transmissão bidirecional.

Conclusão

As cores dos cabos RJ45 são muito mais do que um mero capricho estético; são a base para uma infraestrutura de rede robusta e funcional. Ao dominar os padrões T568A e T568B e entender a diferença entre cabos diretos e crossovers, você estará apto a criar, diagnosticar e manter redes com a segurança de um profissional. Lembre-se: em redes, a precisão e a padronização são suas maiores aliadas.
