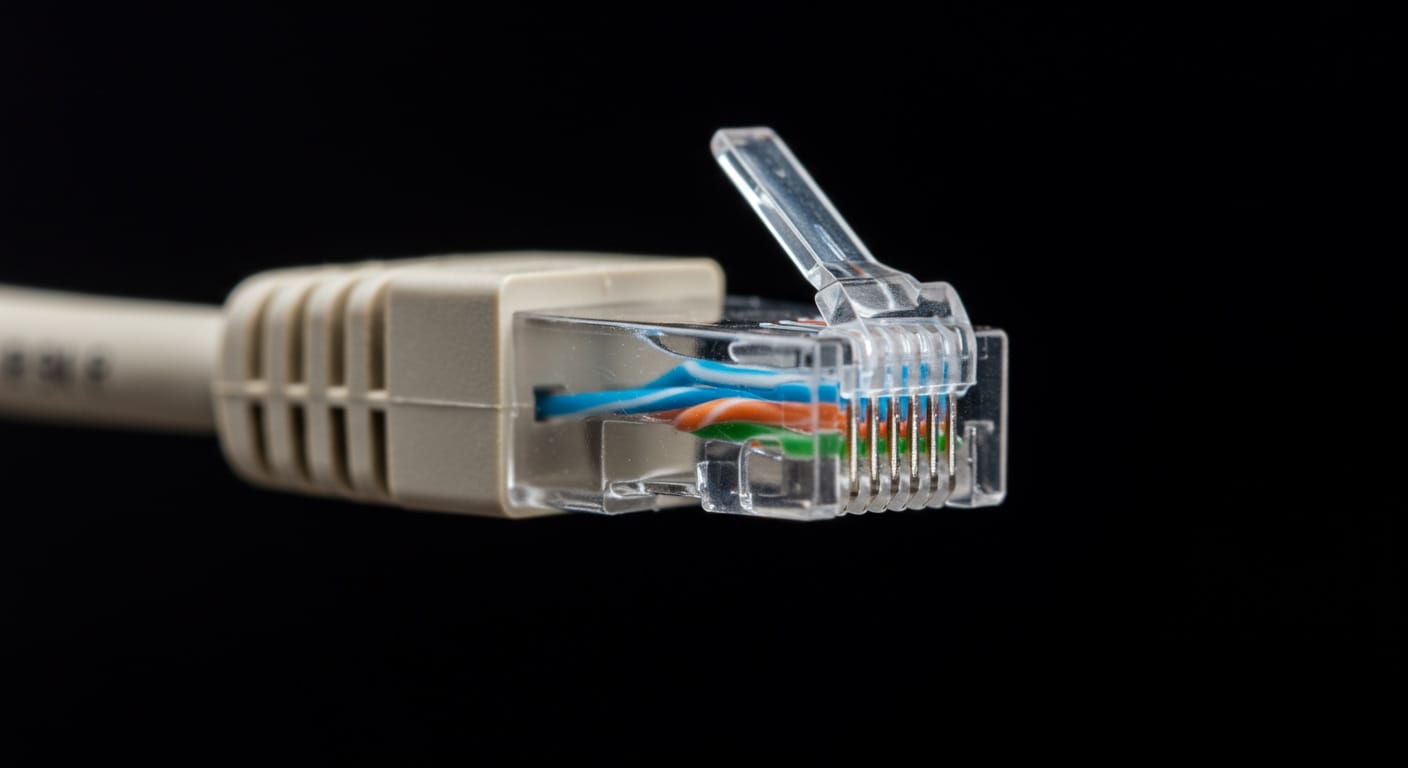

Desvendando as Cores do Cabo de Rede: Padrões T568A e T568B Essenciais
Em um mundo cada vez mais conectado, a espinha dorsal de muitas infraestruturas de comunicação ainda é o bom e velho cabo de rede Ethernet. Embora pareçam simples por fora, a mágica da transmissão de dados de alta velocidade reside na organização interna de seus fios coloridos. Para profissionais de TI, entusiastas ou qualquer pessoa que precise montar ou fazer a manutenção de uma rede, entender o significado e a padronização das cores do cabo de rede é mais do que um detalhe técnico – é uma necessidade fundamental.
Neste artigo, vamos mergulhar nos padrões TIA/EIA 568A e T568B, desvendando a lógica por trás de cada cor e explicando como essa padronização impacta a montagem de cabos diretos e crossovers. Prepare-se para enriquecer seu conhecimento e garantir que suas conexões sejam sempre robustas e confiáveis.
Por Que a Padronização das Cores é Crucial?
A primeira pergunta que pode surgir é: por que se preocupar tanto com a ordem de cores? A resposta é simples e multifacetada:
- Interoperabilidade: Garanta que cabos e equipamentos de diferentes fabricantes funcionem perfeitamente juntos.
- Facilidade de Manutenção e Diagnóstico: Imagine tentar identificar um problema em uma rede complexa sem um padrão claro. A padronização simplifica a vida do técnico.
- Performance e Confiabilidade: Os pares trançados dos cabos UTP são projetados para cancelar interferências. Seguir a ordem correta garante que os pares certos estejam conectados aos pinos de transmissão e recepção, otimizando o desempenho e minimizando ruídos.
Os Padrões TIA/EIA: T568A e T568B
Existem dois padrões amplamente aceitos para a crimpagem de cabos de rede, definidos pela Telecommunications Industry Association (TIA) e pela Electronic Industries Alliance (EIA): o T568A e o T568B. A diferença principal entre eles reside na troca de posição entre os pares laranja e verde.
Padrão T568A: A Ordem Original
Embora menos comum em instalações residenciais e comerciais modernas (especialmente no Brasil), o T568A é o padrão mais antigo e ainda é utilizado em algumas instalações governamentais e de telecomunicações. A sequência dos pinos do conector RJ45, olhando de frente para o conector com a trava para baixo (da esquerda para a direita), é a seguinte:
- Pino 1: Branco/Verde
- Pino 2: Verde
- Pino 3: Branco/Laranja
- Pino 4: Azul
- Pino 5: Branco/Azul
- Pino 6: Laranja
- Pino 7: Branco/Marrom
- Pino 8: Marrom
Padrão T568B: O Mais Utilizado
Este é, sem dúvida, o padrão mais comum e amplamente adotado em novas instalações residenciais e comerciais, inclusive no Brasil. É o padrão que você provavelmente encontrará na maioria dos cabos de rede pré-fabricados. A sequência de pinos, olhando da mesma forma (trava para baixo, da esquerda para a direita), é:
- Pino 1: Branco/Laranja
- Pino 2: Laranja
- Pino 3: Branco/Verde
- Pino 4: Azul
- Pino 5: Branco/Azul
- Pino 6: Verde
- Pino 7: Branco/Marrom
- Pino 8: Marrom
Cabo Direto (Straight-Through) vs. Cabo Crossover (Cruzado)
A escolha entre um cabo direto ou crossover depende dos equipamentos que você está conectando.
Cabo Direto (Straight-Through)
É o tipo de cabo mais comum. Ambas as extremidades do cabo são crimpadas usando o mesmo padrão, ou seja, T568A em ambas as pontas ou T568B em ambas as pontas. É usado para conectar dispositivos de diferentes tipos, onde um deles é um dispositivo de comutação (que cruza a transmissão e recepção internamente).
- Computador a switch/hub
- Computador a roteador/modem
Cabo Crossover (Cruzado)
Este cabo possui uma extremidade crimpada no padrão T568A e a outra no padrão T568B. Essa inversão de pares de transmissão e recepção (laranja/verde e verde/laranja) é necessária para conectar diretamente dispositivos do mesmo tipo (onde ambos esperam transmitir nos mesmos pinos e receber nos mesmos pinos, exigindo que o cabo faça o cruzamento).
- Computador a computador
- Switch a switch
- Roteador a roteador
Auto MDI/MDIX: A Simplificação Moderna
A boa notícia é que a maioria dos equipamentos de rede modernos (switches, roteadores, placas de rede de computadores) possui uma funcionalidade chamada Auto MDI/MDIX. Isso significa que eles são capazes de detectar automaticamente o tipo de cabo conectado (direto ou crossover) e ajustar a polaridade de transmissão e recepção. Na prática, isso reduziu drasticamente a necessidade de cabos crossover, tornando o cabo direto o padrão de facto para quase todas as conexões. No entanto, o conhecimento sobre ambos os padrões continua sendo essencial para o entendimento da base da rede e para o trabalho com equipamentos mais antigos ou em cenários específicos.
Dicas Essenciais para Crimpar seu Cabo de Rede
A montagem de um cabo de rede, ou crimpagem, requer atenção aos detalhes. Aqui estão algumas dicas práticas para garantir o sucesso:
- Ferramentas Adequadas: Utilize um alicate de crimpagem RJ45 de boa qualidade, um alicate de corte (ou descascador de cabos específico) e conectores RJ45 compatíveis com seu cabo (Cat5e, Cat6, etc.).
- Desencape com Cuidado: Remova apenas cerca de 1 a 2 cm da capa externa do cabo. Cuidado para não cortar ou danificar a isolação dos pares internos.
- Desentrelace e Alinhe: Desentrelace os pares de fios e estique-os. Organize-os na sequência de cores desejada (T568A ou T568B), mantendo-os o mais retos e próximos possível antes do corte.
- Corte Preciso: Com os fios alinhados, corte-os niveladamente a cerca de 1,2 cm da borda da capa do cabo. Isso garante que a capa se estenda para dentro do conector, oferecendo um alívio de tensão adequado.
- Insira Corretamente: Com os contatos de metal do RJ45 virados para cima (ou a trava para baixo, dependendo da sua preferência de visualização), insira os fios no conector, garantindo que cada um entre em seu respectivo pino e toque o fundo.
- Crimpe Firmemente: Insira o conector no alicate de crimpagem e aperte com firmeza. Você deve sentir um 'clique' e ver os pinos metálicos perfurarem a isolação dos fios.
- Teste o Cabo: Se possível, utilize um testador de cabos de rede. Essa ferramenta simples pode economizar horas de dor de cabeça, verificando a continuidade e a ordem correta dos pinos em ambas as extremidades.
Conclusão: O Domínio das Cores para uma Rede Sólida
As cores dos cabos de rede não são arbitrárias; elas são a manifestação de padrões rigorosos que garantem a funcionalidade e a confiabilidade das nossas redes. Entender os padrões T568A e T568B, bem como a aplicação de cabos diretos e crossovers (e a relevância do Auto MDI/MDIX nos equipamentos modernos), é um conhecimento inestimável. Ao dominar esses conceitos e aplicar as melhores práticas de crimpagem, você estará apto a construir ou manter uma infraestrutura de rede robusta e eficiente, minimizando problemas e garantindo uma conectividade de alta qualidade.
Lembre-se: em uma rede, a atenção aos detalhes faz toda a diferença. E a correta organização dos fios coloridos é o primeiro passo para o sucesso.
